ESPRIMO DHシリーズ ディスプレイ接続
-
WD2/H2
-
WD2/H2にディスプレイを接続する場合、下記の接続方法が可能です。（ディスプレイと本体背面図）2台以上のディスプレイを同時接続するマルチディスプレイにも対応します。
＊ 選択するグラフィックスオプションによって、本体背面のインターフェースが異なります。 「NVIDIA® GeForce® GTX 1650」グラフィックスご使用にあたっての注記事項
- 「NVIDIA® GeForce® GTX 1650」グラフィックス搭載時の映像出力インターフェースはグラフィックスボード上の「DisplayPort」、「HDMI出力」です。PC本体の「DisplayPort」、「HDMI出力」はご利用になれません。グラフィックスボードのポートをご使用ください。
- すべてのディスプレイの動作を保証するものではありません。
- DP（DisplayPort）出力のデイジーチェーン接続によるマルチディスプレイはサポートしておりません。
- ディスプレイによっては、起動時や省電力状態（ディスプレイの電源を切る、スリープ状態、休止状態）から復帰した際に、画面が正しく表示されなくなる場合があります。
「NVIDIA Quadro® P620」「NVIDIA® T400」グラフィックスご使用にあたっての注記事項
- 「NVIDIA Quadro® P620」「NVIDIA® T400」グラフィックス搭載時の映像出力はMini DisplayPort出力のみとなり、MiniDP→DP変換ケーブルが1本標準添付されます。2台目以降のディスプレイ接続にはオプションのMiniDP→DP変換ケーブル（型名：CLE-ADP31）が必要になります。また、PC本体の「DisplayPort」、「HDMI出力」はご利用になれません。グラフィックスボードのポートをご使用ください。
- すべてのディスプレイの動作を保証するものではありません。
- DP（DisplayPort）出力のデイジーチェーン接続によるマルチディスプレイはサポートしておりません。
- ディスプレイによっては、起動時や省電力状態（ディスプレイの電源を切る、スリープ状態、休止状態）から復帰した際に、画面が正しく表示されなくなる場合があります。
マルチディスプレイご利用にあたっての注記事項
- すべてのディスプレイの動作を保証するものではありません。
- サイズの異なるディスプレイの組み合わせでもマルチディスプレイ可能です。
- DP（DisplayPort）出力のデイジーチェーン接続によるマルチディスプレイはサポートしておりません。
- ディスプレイによっては、起動時や省電力状態（ディスプレイの電源を切る、スリープ状態、休止状態）から復帰した際に、画面が正しく表示されなくなる場合があります。
- 「NVIDIA® GeForce® GTX 1650」「NVIDIA Quadro® P620」「NVIDIA® T400」グラフィックスを搭載し、複数のディスプレイを接続した場合、Blu-rayディスク再生時には一つのディスプレイにのみ表示されます。
変換ケーブルご使用にあたっての注意事項
- 当社が提供する変換ケーブル以外での接続はサポートしておりません。
- MiniDP→DP変換ケーブルとDPケーブル以外の組み合わせで、複数の変換ケーブルを使用したディスプレイ接続はサポートしておりません。
MiniDP→DP変換ケーブル
（型名：CLE-ADP31）- ミニDP（Mini DisplayPort）からDP（DisplayPort）（メス）に変換。
■ディスプレイと本体背面図
「CPU内蔵グラフィックス」
および
「NVIDIA® GeForce® GTX 1650 グラフィックス」

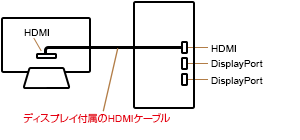

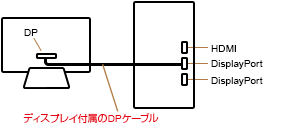

搭載時当社ディスプレイ（型番：VL-B2711T3、VL-B24-9T3、VL-E22-8T7）ご使用時■1台接続時

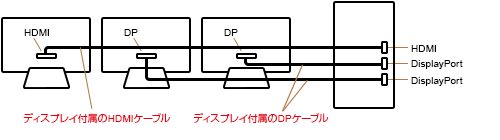

■2台以上接続時
※最大3台のディスプレイを接続できます。
※ディスプレイに付属するDPケーブルまたはHDMIケーブルで接続が可能です。
「NVIDIA Quadro® P620 グラフィックス」

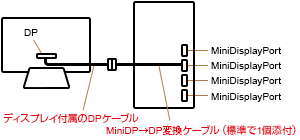

搭載時当社ディスプレイ（型番：VL-B2711T3、VL-B24-9T3、VL-E22-8T7）ご使用時■1台接続時

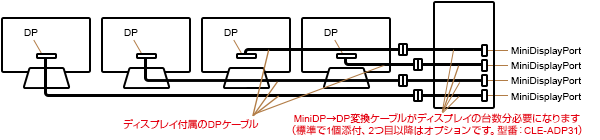

■2台以上接続時
※最大4台のディスプレイを接続できます。
2台以上のディスプレイを接続する場合は、別売オプションの「MiniDP→DP変換ケーブル（型番：CLE-ADP31）」が必要になります。
ディスプレイ一台分がPCに添付されていますが、2台目以降のディスプレイ追加の際には追加台数分を別途ご購入ください。「NVIDIA® T400 グラフィックス」

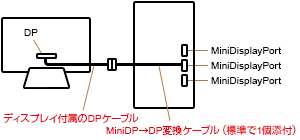

搭載時当社ディスプレイ（型番：VL-B2711T3、VL-B24-9T3、VL-E22-8T7）ご使用時■1台接続時

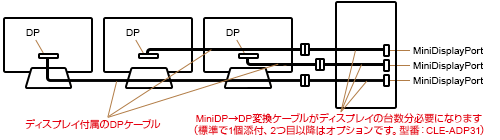

■2台以上接続時
※最大3台のディスプレイを接続できます。
2台以上のディスプレイを接続する場合は、別売オプションの「MiniDP→DP変換ケーブル（型番：CLE-ADP31）」が必要になります。
ディスプレイ一台分がPCに添付されていますが、2台目以降のディスプレイ追加の際には追加台数分を別途ご購入ください。実際のDisplayPortコネクタ、MiniDisplayPortコネクタ、HDMI端子等の位置は各部名称ページでご確認ください。
